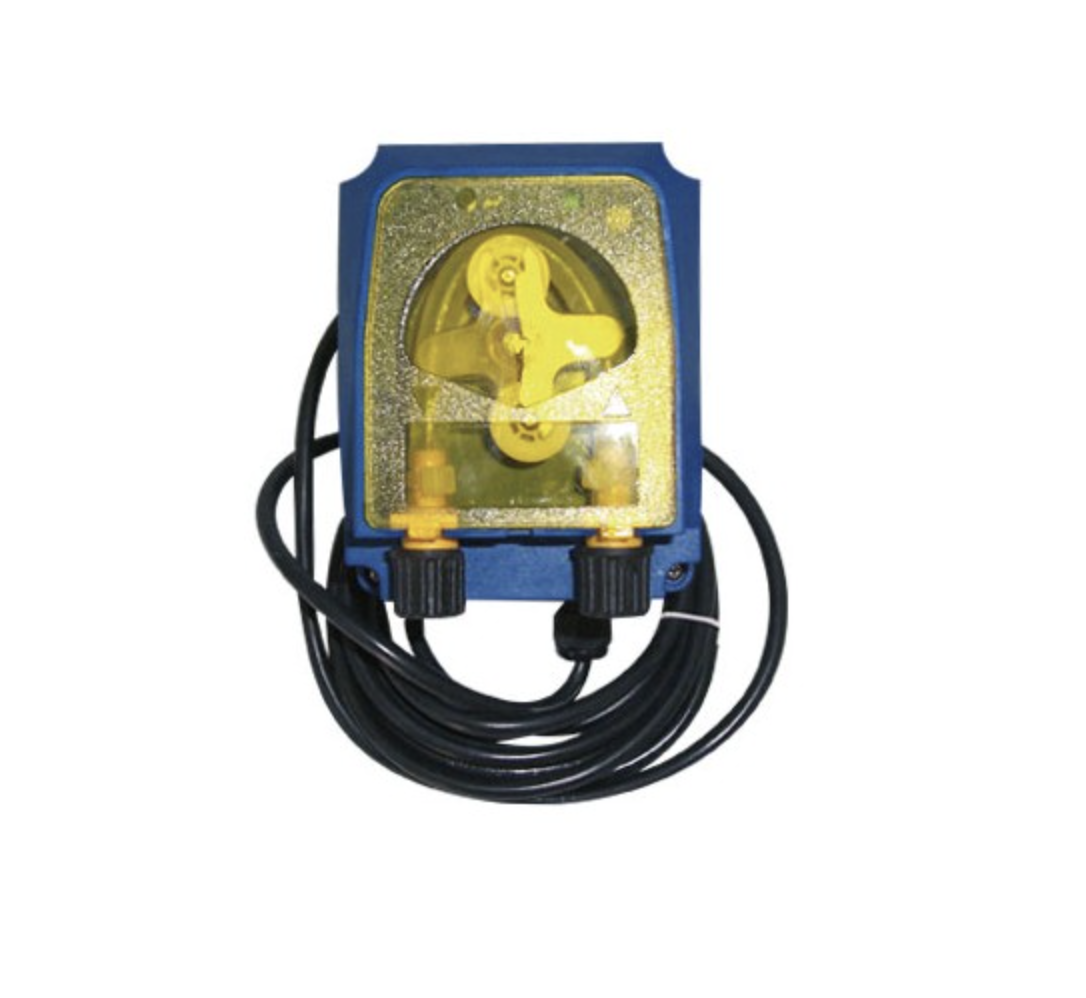

Pompa peristaltica analogica pavimenti

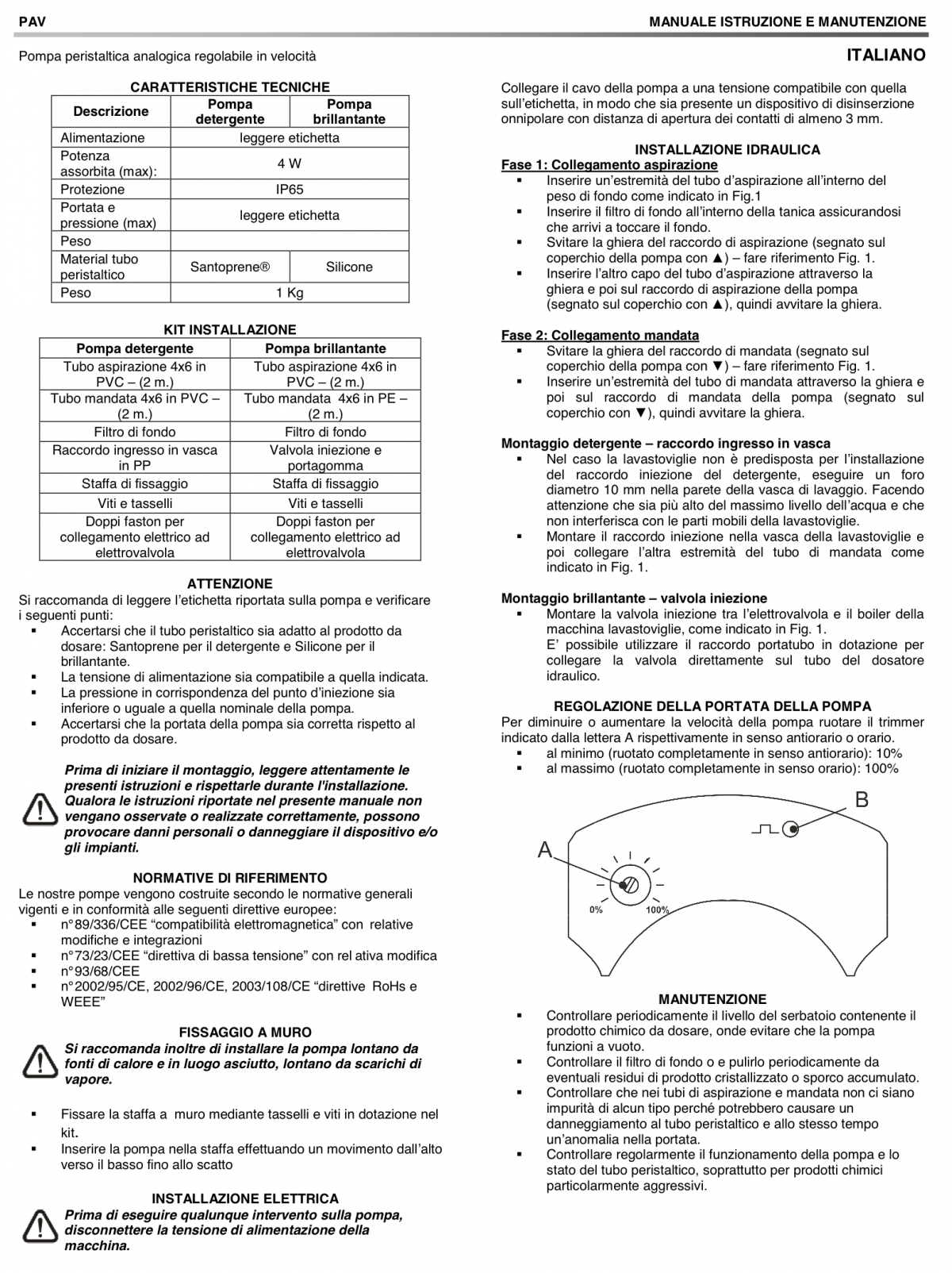

INSTALLAZIONE IDRAULICA Fase 1: Collegamento aspirazioneInserire un’estremità del tubo d’aspirazione all’interno del peso di fondo come indicato in Fig.1 Inserire il filtro di fondo all’interno della tanica assicurandosi che arrivi a toccare il fondo. Svitare la ghiera del raccordo di aspirazione (segnato sul coperchio della pompa con ▲) – fare riferimento Fig. 1. Inserire l’altro capo del tubo d’aspirazione attraverso la ghiera e poi sul raccordo di aspirazione della pompa (segnato sul coperchio con ▲), quindi avvitare la ghiera.Fase 2: Collegamento mandataSvitare la ghiera del raccordo di mandata (segnato sul coperchio della pompa con ▼) – fare riferimento Fig. 1. Inserire un’estremità del tubo di mandata attraverso la ghiera e poi sul raccordo di mandata della pompa (segnato sul coperchio con ▼), quindi avvitare la ghiera. Montaggio detergente – raccordo ingresso in vasca Nel caso la lavastoviglie non è predisposta per l’installazione del raccordo iniezione del detergente, eseguire un foro diametro 10 mm nella parete della vasca di lavaggio. Facendo attenzione che sia più alto del massimo livello dell’acqua e che non interferisca con le parti mobili della lavastoviglie. Montare il raccordo iniezione nella vasca della lavastoviglie e poi collegare l’altra estremità del tubo di mandata come indicato in Fig. 1. Montaggio brillantante – valvola iniezione Montare la valvola iniezione tra l’elettrovalvola e il boiler della macchina lavastoviglie, come indicato in Fig. 1. E’ possibile utilizzare il raccordo portatubo in dotazione per collegare la valvola direttamente sul tubo del dosatore idraulico. REGOLAZIONE DELLA PORTATA DELLA POMPA Per diminuire o aumentare la velocità della pompa ruotare il trimmer indicato dalla lettera A rispettivamente in senso antiorario o orario. al minimo (ruotato completamente in senso antiorario): 10% al massimo (ruotato completamente in senso orario): 100% MANUTENZIONE Controllare periodicamente il livello del serbatoio contenente il prodotto chimico da dosare, onde evitare che la pompa funzioni a vuoto. Controllare il filtro di fondo o e pulirlo periodicamente da eventuali residui di prodotto cristallizzato o sporco accumulato. Controllare che nei tubi di aspirazione e mandata non ci siano impurità di alcun tipo perché potrebbero causare undanneggiamento al tubo peristaltico e allo stesso tempo un’anomalia nella portata. Controllare regolarmente il funzionamento della pompa e lo stato del tubo peristaltico, soprattutto per prodotti chimici particolarmente aggressivi.
